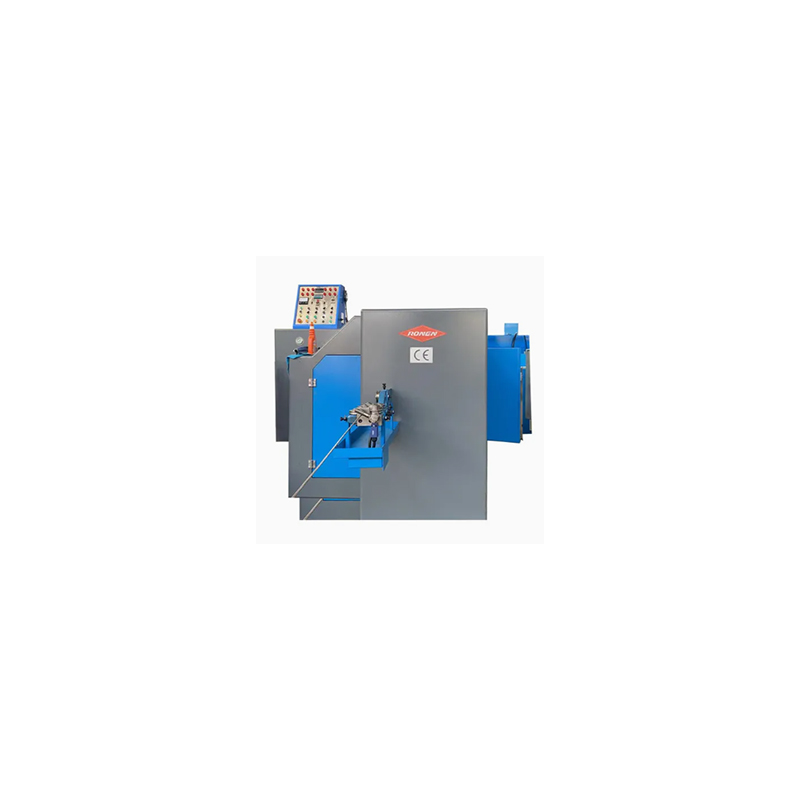

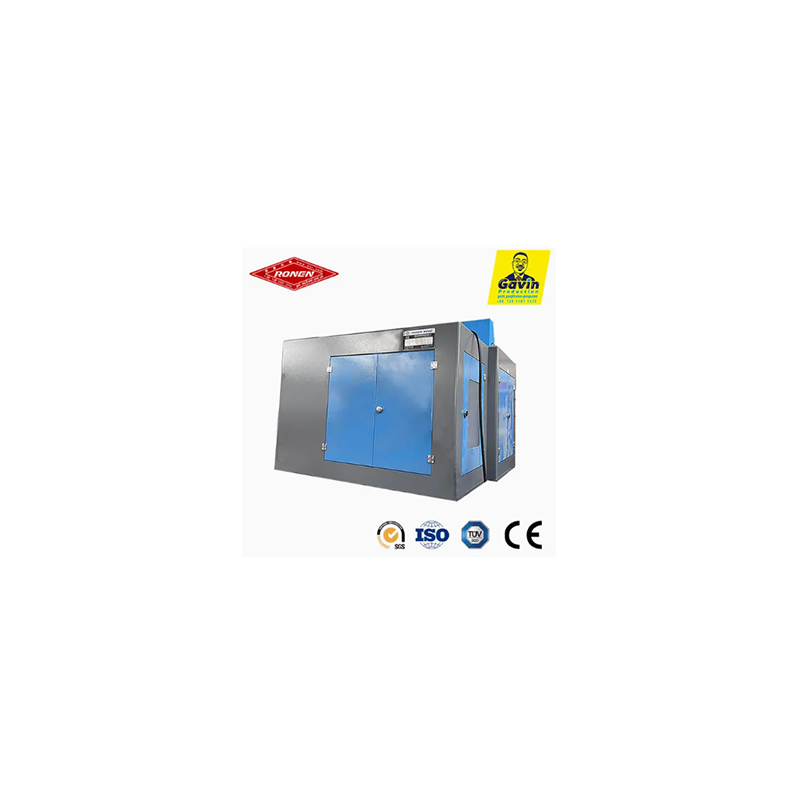

Ronen® Cold Forging 7 Station Bolt Former Machine fullfører hele prosessen med boltfremstilling på en enkelt produksjonslinje: trådmating, oppstuving, hodeforming, trimming og forhåndsgjenging, med totalt syv stasjoner. Det er ikke nødvendig å flytte råvarene mellom maskinene.
Cold Forging 7 Station Bolt Former Machine forvandler metalltråd til høypresisjonsboltemner gjennom syv påfølgende kalde ekstruderingsprosesser. Den kan håndtere ledninger med forskjellige diametre og produsere bolter som oppfyller høye krav til presisjon og styrke.
Cold Forging 7 Station Bolt Former Machine er en sofistikert kaldsmiingsmaskin spesielt designet for produksjon av bolter med komplekse hoder eller de av større størrelser. Den gjennomgår syv påfølgende smiprosesser på en enkelt wire barre. Denne flertrinnsprosessen muliggjør betydelig metallforskyvning og tillater dannelse av komplekse funksjoner, som dype drivspor eller spor under hodet.
De syv stasjonene til Bolt Former Machine har distinkte funksjoner: Stasjon 1 er for mating og kutting; Stasjon 2 er for innledningsvis å danne hodeformen; Stasjon 3 er for forhåndssmiing av hodet; Stasjon 4 er for presis forming av hodet; Stasjon 5 er for å danne trinnet til stangdelen; Stasjon 6 er for å forme stangdelen; og Stasjon 7 er for siste etterbehandling. Hele prosessen fullføres automatisk.
Cold Forging 7 Station Bolt Former Machine krever et svært presist trådmating og kuttesystem. Tråden må rettes helt ut før den kan kuttes til emner med nøyaktig lengde. Konsistent emnevolum er avgjørende fordi materialet vil bli distribuert gjennom flere formingsstadier for å oppnå den endelige defektfrie hodeformen.
| Modell | Enhet | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smistasjon | INGEN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smikraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Maks.avskjæringsdia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Maks.cui-off lengde | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Utgangshastighet | stk/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hoved ramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hovedmotorkraft | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Samlet nedtoning av avskåret terning | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Samlet nedtoning av punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Samlet nedtoning av hovedmatrisen | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Ca.vekt | Tonn | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Gjeldende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Skaftlengde på emnet | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Generelt dimmer | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Kjernesalgsargumentet til Cold Forging 7 Station Bolt Former Machine er "multi-stasjon trinn-for-trinn-behandling", som muliggjør produksjon av komplekse strukturelle bolter med ekstremt høy presisjon. De syv arbeidsstasjonene former og foredler gradvis, og sikrer at hver detalj er riktig ordnet. Konsentrisiteten mellom hodet og skaftet er ekstremt god.
