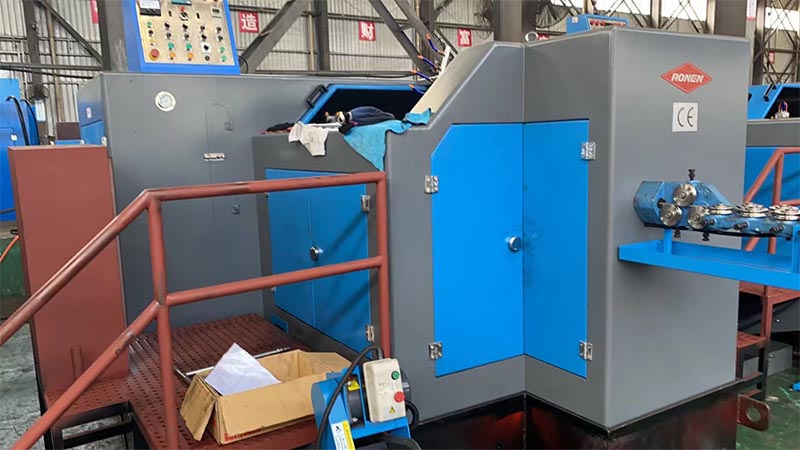

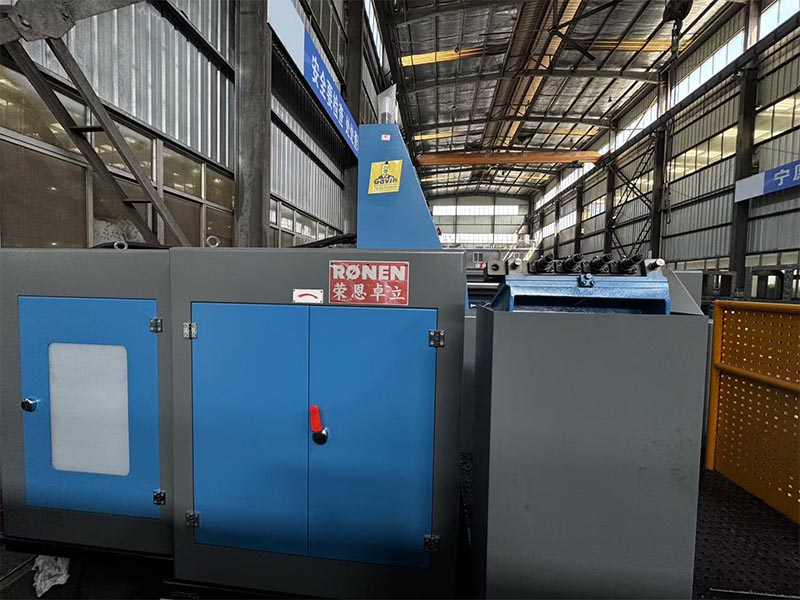

Ronen® Cold Forging 3 Station Bolt Former Machine er en essensiell ressurs for leverandører, og fullfører boltforming gjennom tre kalde smiingstrinn: opprøring av emnet, forming av hodet og trimming av overskuddet. Bare legg inn ståltråden, still inn stasjonen, og maskinen vil fungere automatisk.
Cold Forging 3 Station Bolt Former Machine bruker kaldekstruderingsmetoden for å gradvis transformere metalltråden til boltemner gjennom tre forskjellige stasjoner. De tre arbeidsstasjonene hadde klart definerte ansvarsområder, og sluttproduktet ble et boltemne med et komplett hode.
Cold Forging 3 Station Bolt Former Machine er en multistasjons kaldsmiingsmaskin som danner bolthoder gjennom tre påfølgende prosesser. De kuttede trådemnene transporteres til tre forskjellige former. På hver stasjon treffer stansen emnet, gradvis smir metallet og danner til slutt et komplett bolthode. Sammenlignet med maskiner med færre stasjoner, kan dette danne mer komplekse bolthodegeometrier.
Før først ledningen fra spolen inn i Cold Forging 3 Station Bolt Former Machine. Ledningen går gjennom retteanordningen for å sikre at den er helt rett. Deretter kuttes det til emner av spesifikke lengder av klippemaskinen. Konsistensen til emnene er av største betydning, da det kan gi den nøyaktige mengden metall som kreves for de tre formingstrinnene.
Ved maskinens første stasjon blir de kuttede emnene presset av stansen. Den første opprøringsprosessen begynner her, og samler metallet i den ene enden av emnet for å danne en grunnleggende, grov forhåndsformet form. Dette stadiet forbereder den mer presise formingen i de påfølgende stasjonene.
| Modell | Enhet | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smistasjon | INGEN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smikraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Maks.avskjæringsdia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Maks.avskjæringslengde | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Utgangshastighet | stk/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hoved ramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hovedmotorkraft | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Samlet nedtoning av avskåret terning | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Samlet nedtoning av punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Samlet nedtoning av hovedmatrisen | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Ca.vekt | Tonn | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Gjeldende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Skaftlengde på emnet | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Generelt dimmer | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funksjonen til Cold Forging 3 Station Bolt Former Machine er at arbeidsstillingene er justerbare og den har sterk tilpasningsevne. Trykket som påføres på hver arbeidsstasjon og posisjonen til formen kan justeres uavhengig. Formen er av en delt type og krever ikke fullstendig utskifting, og sparer dermed kostnadene for formen.
