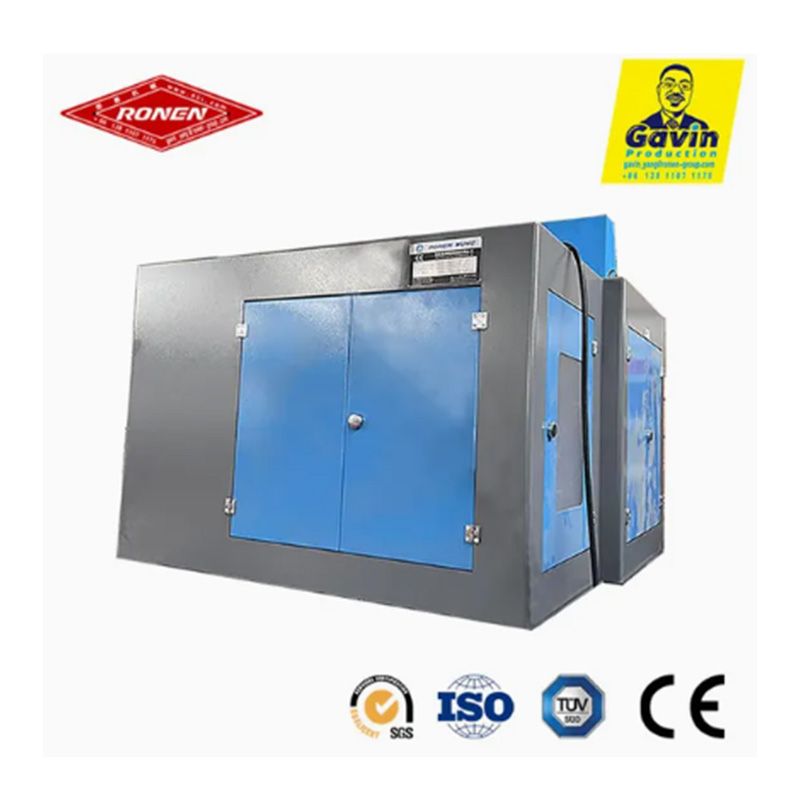

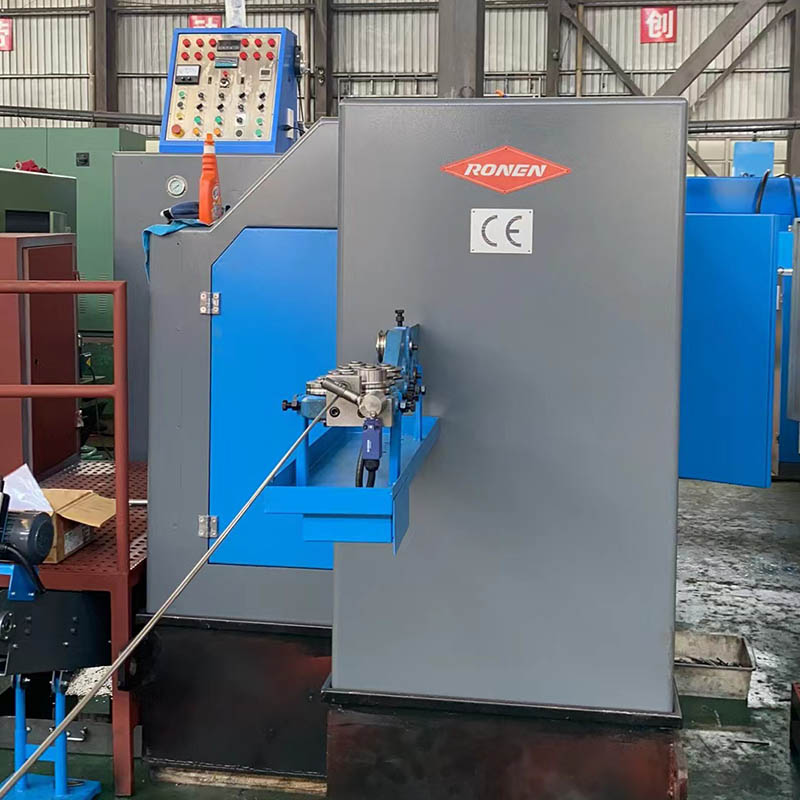

Ronen®3 Die 3 Station Bolt Former danner boltemnet i tre trinn: den første dysen strekker ledningen, den andre dysen former hodet, og den tredje dysen trimmer de overflødige delene. Når formdimensjonene er angitt, vil maskinen fungere automatisk, noe som er en viktig fordel som hjelper produsenter med å øke produksjonseffektiviteten og sikre jevn boltkvalitet.
3 Die 3 Station Bolt Former bruker tre sett med former og tre påfølgende arbeidsstasjoner for å kaldekstrudere metalltråden til boltemner. Hastigheten er moderat, egnet for fabrikker med mellomstore bestillinger og de som har spesifikke krav til kvalitet.
3 Die 3 Station Bolt Former er en kaldhodemaskin som danner bolthodene gjennom tre forskjellige prosesser. De kuttede trådemnene føres suksessivt gjennom tre forskjellige former. På hver stasjon påvirker et spesifikt stempel emnet, gradvis leder og former det. Tre-trinns prosessen kan produsere boltehoder med komplett struktur og god form.
På den første stasjonen til 3 Die 3 Station Bolt Former, presses de kuttede emnene av stansen. Denne første pressingen starter opprørsprosessen, og samler metallet i den ene enden av emnet. Den danner en grunnleggende sirkulær prefabrikkert form, som forbereder den mer presise formingen i de påfølgende stasjonene. Dette stadiet er avgjørende for normal flyt av metallet.
Den tredje og siste stasjonen til Bolt Former er der den fine behandlingsstansen tvinger metallet til å fylle det nøyaktige formhulrommet fullstendig. Dette vil resultere i et boltbehandlet hode med komplette dimensjoner og distinkte funksjoner, for eksempel den komplette formen til et sekskantet hode eller et skivehode.
| Modell | Enhet | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smistasjon | INGEN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smikraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Maks.avskjæringsdia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Maks.avskjæringslengde | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Utgangsrate | stk/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hoved ramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hovedmotorkraft | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Samlet nedtoning av avskåret terning | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Samlet nedtoning av punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Samlet nedtoning av hovedmatrisen | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Ca.vekt | Tonn | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Gjeldende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Skaftlengde på emnet | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Generelt dimmer | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funksjonen til 3 Die 3 Station Bolt Former er at formene er uavhengige og feilsøkingsprosessen er enkel. De tre settene med støpeformer installeres separat. Hvis noen av dem blir utslitt, er det bare å bytte ut den alene. Trykket på hver arbeidsstasjon kan justeres individuelt. Maskinkroppen er ikke tung, og gulvet på et ordinært verksted trenger ikke gjøres om til et fundament.
